該雙極斷路器符合 EN 60934 標準，僅針對 AN 和 AS 曲線符合 NF F 62-001 標準（鐵路機車車輛）。
該斷路器最常見的用途是 保護 ：
單相交流電路 PHASE + NEUTRAL （230 V 50/60 Hz）
相位 + 相位電路（400 伏 50/60 Hz）
雙極干擾器的其他應用：
直流電（根據型號，每極最高 150 伏）
在保護 2 個不同的電路時，2 極可以有不同的曲線（熱、熱磁或純磁）和不同的尺寸（從 0.04 到 50 安培）
通過一根極子進行遠程跳閘控制。
技術特點
極數 ： 2 極
控制系統(tǒng)：帶或不帶跳閘按鈕“OFF”
安裝方式 ：
插入式（限制 20A）
嵌入式安裝，正面
有 2 個螺釘 嵌入式安裝，螺紋環(huán)，用于安裝在正面 卡
在 DIN 非對稱導軌
上 推推式螺紋環(huán)，用于安裝在正面
無固定 卡
在 DIN 對稱導軌
上 用于打印電路的插入式底座
連接：
嵌入式安裝型號
快速連接（公頭）6,35 x 0,8,45°（在 _ 15A）
60° 端子，帶夾子，用于最大 1 x 6 mm2 的電纜（在 _ 20A）
60° 端子，HS M4 螺釘，用于最大 1 x 6 mm2 的電纜（在 _ 20A）
快速連接（公頭）6,35 x 0,8,90°
下柱型端子， 橫向孔 （In _ 40A）
下柱式端子，縱向孔 （In _ 40A）
端子，帶夾子的螺釘，1 個在 60° 處。1 個 90°，用于 6 至 16 mm2 的電纜
卡在 DIN 導軌模型
上扁平端子，帶夾子的螺釘 （In _ 20A）
上柱式端子，縱向孔 （In _ 40A）
無固定模型
根據要求設計端子
用于打印電路
的插入式底座快速連接（公頭）6.35 x 0.8,90°
插件
銷釘 _ 7， 軸間 20 毫米 （série 7000）
曲線 + RAED 電流 ：
熱 ： 0.04 – 32 A
熱磁 ： 0.10 – 32 A
放大 ： 14 A 有效 20 A AC 最大值
選項 ：
輔助觸點 NC
輔助觸點 無
輔助觸點轉換 用于高峰值電流的
特殊觸點，（僅限熱釋放）
溫度補償（熱 2 至 30A，熱磁 3 至 20A）
用于磁性釋放
的特殊調節(jié) 紅色按鈕“ON”
用于鉆孔的滾花螺母和反螺母 14.5 mm
電源觸點隨分流
器一起提供UL 1077。公認的
Dirptor 230/400 VAC，具有 6 kA/AC 短路容量
DC Dirptor：單極額定 110/125 V DC 或 2 極每極
110/125 V DC 加強熱帶化
磁釋放僅“全有或全無”單獨
檢查（附測試報告）
溫度等級變化（在 60°C 下調整）
標在底座上的額定電流（用于調整的螺釘旁邊）
額定電流標記在按鈕“ON”上，位于頂部或底部
額定單極額定 72 V DC 最大標稱值（90V 測試） 230 V AC 或多極 400 V AC
單極額定值 110 V DC 最大標稱值（137V 測試） 230 V AC 或多極 400 V AC
主要型號

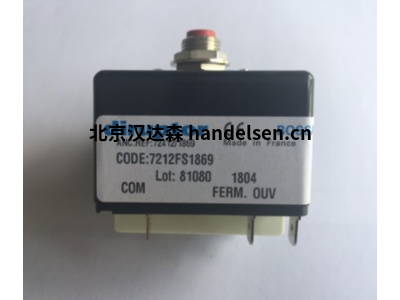

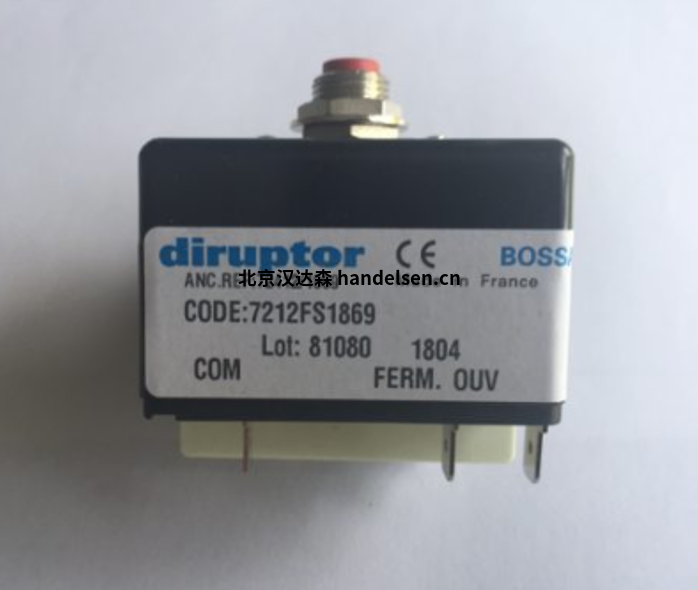

DIRUPTOR 7212FS1869
DIRUPTOR 7521505 6BS
DIRUPTOR 7521504 6D
DIRUPTOR 7527506 50D
DIRUPTOR 7511505 32BS
DIRUPTOR HM2
