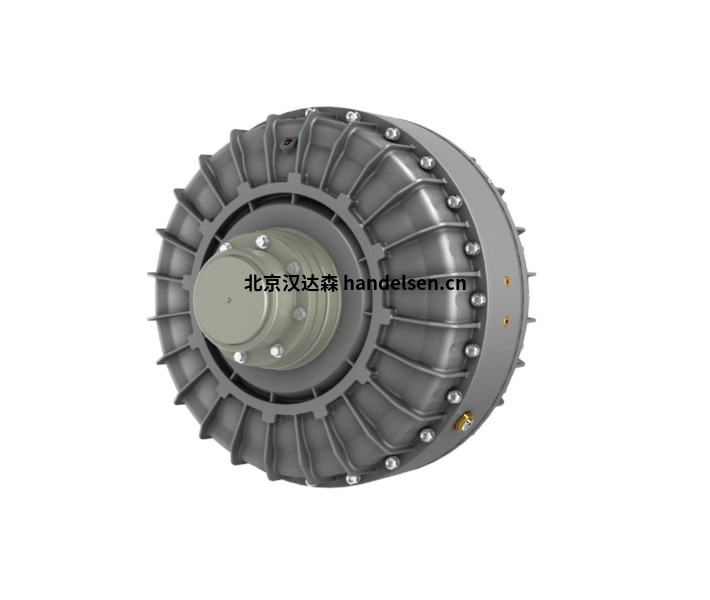

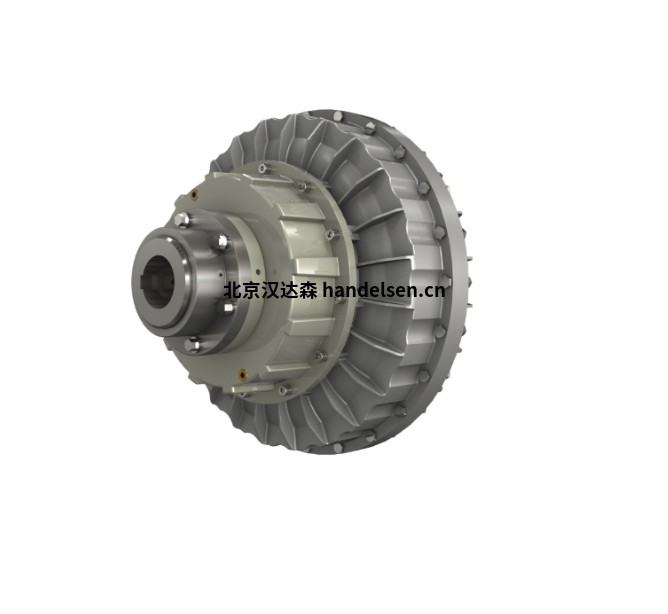

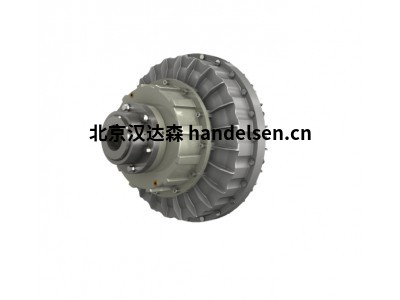

德國Transfluid原裝KXG 24恒定填充液力偶合器

液力偶合器是一種流體動力傳動裝置，其葉輪的行為類似于離心泵和水輪機。當向液力偶合器的驅動葉輪（泵）提供動力（如電力或柴油動力）時，動力源的動能會施加在偶合器中的油上，通過離心力的作用，油會向回路外部移動，穿過從動葉輪（渦輪）時有向心趨勢，從而吸收產生扭矩的動能，該扭矩等于輸入扭矩，進而使輸出軸轉動。

由于驅動葉輪和從動葉輪之間沒有機械連接，僅通過油液傳遞動力，因此在運行過程中幾乎沒有磨損，可大大延長設備的使用壽命

KXG 24系列液力偶合器包含兩個通過勺管連接的腔室。靜止時，主循環圓中的油液量少于普通型限矩型液力偶合器，液位低于旋轉軸心線。電動機啟動過程中，油液在勺管作用下從腔室 A 流動到腔室 B，然后通過外設的可調節閥進入主循環圓。穩定運轉時，主循環圓內充滿油液，液力耦合器在最小滑差率下運轉。

一、TRANSFLUID聯軸器（K系列）是一種恒定填充類型，由三個主要元件組成：

1.安裝在輸入軸上的驅動葉輪（泵）。

2.安裝在輸出軸上的從動葉輪（渦輪）。

3.蓋子，法蘭連接到輸出葉輪，帶有油密密封。

前兩個元件既可以用作泵，也可以用作渦輪機。

二、恒定填充液力偶合器：工作條件

1.TRANSFLUID恒定填充液力偶合器是一種流體動力傳動裝置。

2.葉輪的工作原理類似于離心泵和液壓輪機。泵的輸入驅動（例如電動機或柴油發動機）動能被傳遞到聯軸器油。油通過離心力穿過渦輪機葉片向聯軸器的外部移動。

3.這吸收動能并產生始終等于輸入扭矩的扭矩，從而引起輸出軸的旋轉。由于沒有機械連接，磨損幾乎為零。效率僅受泵和渦輪機之間的速度差（滑移）的影響。

4.滑動對于聯軸器的功能至關重要：沒有滑動就不可能有扭矩傳遞！滑差的公式，從中可以推導出功率損耗的公式如下：

滑移 %=（（輸入速度 – 輸出速度）/輸入速度）x 100

在正常情況下（標準負載），滑差可以從 1,5%（大功率）到 6%（小功率）不等。

三、TRANSFLUID恒定填充液力偶合器遵循所有離心機的規律：

傳遞扭矩與輸入速度的平方成正比;

發射功率與輸入速度的立方成正比;

發射功率與電路外徑的五次方成正比。

K 系列聯軸器使用油工作，但也可根據要求進行水作。

它們還可根據涵蓋所有類別的指令 94/9/EC （Atex） 進行認證。

型號分類

KFBD 系列：恒充式液壓接頭，可用于所有類型的工業和船舶傳動裝置，由功率高達 500kW 的內燃機驅動。

KX 系列：具有特殊回路，用于啟動由電動機驅動的高慣性機器。該回路包括兩個通過計量管連通的內部罐，可獲得更長的啟動時間，同時電機的啟動扭矩和電流吸收非常低。此外，KX 系列允許在不拆卸電機和驅動機器的情況下拆卸液力偶合器，無需重新對準，還配有易熔塞，可防止工作流體泄漏到環境中。

四、應用

斗輪、離心泵、

離心機、輸送機、破碎機、剝皮桶、干燥機、風機和鼓風機、林業機械、船用推進、磨機、混合機碎漿機、撕碎機、容積泵、風力發電機、木材削片機



KXG 15、

KXG 19、

KXG 24、

KXG 27、

KXG 29
