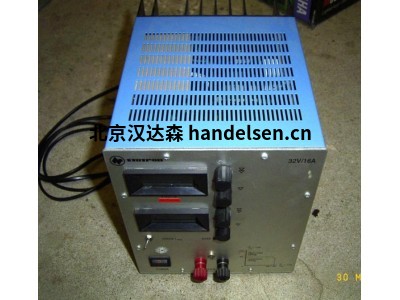

德國Statron Ger?tetechnik電源3229.0

‌用途‌：用于研究、工業、教育等領域，動態測試直流電源、電池系統等設備，支持恒阻模式（電阻模擬）和恒流模式（電流吸收）。

‌兼容性‌：需搭配型號3228適配器測試交流電源（如變壓器）。

‌2. 安裝與啟動‌

‌電源‌：230V AC 50Hz-60Hz，保護等級II，需確保通風（底部進氣/頂部排氣）。

‌連接要求‌：

使用絕緣短導線連接被測電源（端子Bu1/Bu2），最小截面積1mm²/10A。

禁止反接或混合連接BNC接口與負載端子。

‌操作‌：通過開關S1啟動，電位器調節目標值（或通過外部控制輸入）。

‌3. 功能模式‌

‌恒阻模式‌：通過P5/P6調節電阻值，受限于電壓/電流/功率范圍。

‌恒流模式‌：

電流由兩部分組成（I1+I2），可通過P1-P4調節或外部0-5V信號控制（Bu3端子）。

監控輸出（Bu4端子）：50A對應5V，需避免屏蔽層與負載共地。

‌保護機制‌：

功率限制：60V以下400W，60V以上300W；超載（2倍功率）或超溫自動切斷。

其他保護：過壓（>78V）、過流（52A）、反接保護、欠壓指示。

‌4. 安全警告‌

‌操作環境‌：需由專業人員監督，避免兒童接觸，遵守工業安全規范。

‌維護‌：

斷電后操作，注意電容殘余電荷。

僅使用指定型號保險絲（F1 T80mA）。

‌注意事項‌：

禁止覆蓋散熱孔，避免冷凝水（設備需預熱至室溫）。

禁止佩戴金屬飾品操作，輸出端需絕緣防護。

‌5. 技術參數‌

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

‌電氣范圍‌：1-75V DC，7mA-50A，電阻0.05Ω-7.5kΩ。

‌精度‌：電流穩定性±0.1%/50mA，響應時間>30µs。

‌顯示‌：3位LCD（電壓分辨率100mV，電流100mA）。

‌冷卻‌：溫控風扇，工作溫度0-35℃。

‌認證‌：符合VDE 0411/0805、EN 60950標準，EMC等級VDE 0875曲線B。
