Thomas&Betts接線盒XPGUB系列應用及性能特點

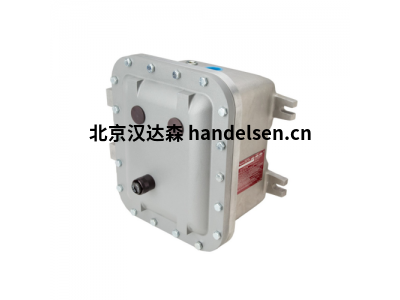

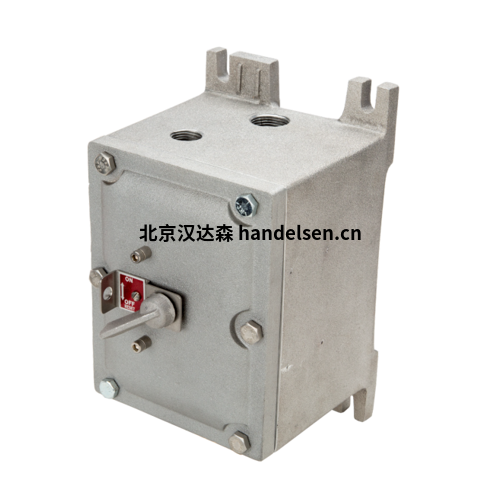

儀器、設備和儀表外殼 XPGUB系列-螺紋蓋接線盒
應用
–設計用于安裝在危險環境的電氣導管系統中
–可用作接線盒或外殼：儀器、儀表、拼接、抽頭、接線板和其他設備
–三種設計：螺紋實心蓋、螺紋圓頂蓋和螺紋玻璃蓋
–室內和室外
特征
–整個螺紋結構允許在危險區域使用
–厚壁段的厚度足以為所示的max大導管尺寸提供所需的五個螺紋
–鑄造安裝凸耳，便于現場安裝
曹雪莉
QQ：2850590587
手機： 15711496495
電話：010-64714988-213
傳真：010-64714988-668
郵件：tk5@handelsen.cn |
 |
 |
–接地螺釘標準
–NEMA 3、4；特點是在蓋上安裝O形密封圈
–根據客戶要求鉆孔和攻絲的導管開口–可在現場鉆孔和攻絲
–鑄造安裝按鈕、凸臺和墊片可用
–如果訂購10只或更多，可在雙腿外殼上添加額外的腳（額外收費）
–可選安裝盤可用
標準材料
–閥體–堅固的砂型鑄造無銅鋁合金，銅含量最高為0.3%，具有tumblast自然拋光
–O形環蓋墊片–丁腈橡膠，可承受-40至108°C（-40至226°F）的溫度范圍
鉆孔和攻絲指南
在導管外殼鉆孔和攻絲時，適當
2安裝要求如下：
–必須在外殼中用至少5個全NPT螺紋攻絲
僅背面或側面；ULmax小1/2“導管尺寸
–NPT孔的攻絲深度必須至少超過標準NPT塞規槽口1/2圈，最多超過11/2圈
–導管開口的內端應光滑且圓整
–1類B組應用要求至少（7）個螺紋嚙合，2級配合
參數介紹：
型號 Diagram referen 內部尺寸寬 長 深 導管尺寸 法蘭開口 安裝螺栓尺寸 重量磅
XPGUB2-402 Fig. 2 4 dia. – 33⁄8 1 – 1⁄4 3
XPGUB1-443 Fig. 1 41⁄8 41⁄8 37⁄8 2 – 3⁄8 53⁄4
XPGUB1-444G2 Fig. 1G 41⁄8 41⁄8 41⁄16 2 23⁄4 3⁄8 6
XPGUB1-444G3 Fig. 1G 41⁄8 41⁄8 41⁄16 2 – 3⁄8 5
XPGUB3-443 Fig. 3 43⁄4 43⁄4 43⁄16 2 – 1⁄4 7
XPGUB3-443G4 Fig. 4G 43⁄4 43⁄4 35⁄16 2 – 1⁄4 7
XPGUB8-42D5 Fig. 8 47⁄8 dia. – 55⁄16 11⁄4 – 1⁄4 5
XPGUB8-53D7 Fig. 8 53⁄8 dia. – 79⁄16 2 – 5⁄16 9
XPGUB8-53D9 Fig. 8 53⁄8 dia. – 91⁄16 2 – 5⁄16 91⁄2
