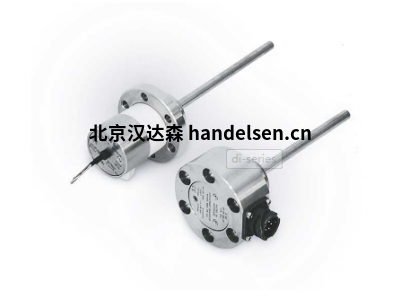

Magtrol位移傳感器DI 505/011

Magtrol位移傳感器DI 505/011

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

60多年來，Magtrol公司一直為客戶提供高質量的產品，以測試、測量和控制扭矩-速度-功率、負載-力-重量、張力和位移。Magtrol Inc .總部位于美國，是電機測試設備和磁滯制動器和離合器的領先制造商。位于瑞士的邁特爾公司還提供電機測試設備以及測量、控制和監控負載力、重量和位移的產品。Magtrol為客戶提供廣泛的測量和控制解決方案，以及卓越的全球銷售和服務。

產品分類：

Magtrol測力計、Magtrol控制器、Magtrol扭矩傳感器、Magtrol位移傳感器

技術規格：

模型      DI 5XX

標準溫度     DI 6XX

高溫      DI 63X

高溫

測量范圍 a)

額定值b)     50, 100, 160, 250, 300,

400、630、1 000毫米  50、100、160毫米       80、130、200、250毫米

零位      通過將傳感器探頭插入測量管直到X部 a)

滿量程位置 通過將傳感器探頭插入測量管直到X最大 a)

位移測量

線性誤差     0.5 %，通常為%3C 1 %d)

解決      3C 0.05 %d)

可重復性     3C 0.05 %d)

輸出電流的白噪聲   %3C 0.2 μA電子前沿基金會/√赫茲(DC至1千赫)

輸出信號 c)

位移輸出     施加4至20 mA信號的電流源。

輸出電流與負載電阻無關，只要它保持在限值內。

零   調整至4毫安(0.08毫安)      調整至20毫安(0.08毫安)

全尺寸  調整至20毫安(0.15毫安)   調整至4毫安(0.15毫安)

容許載重     0至500ω

錄放幅頻響應    0至1 000赫茲(-1分貝)

用4泰國(Thailand)二階巴特沃斯型響應      0至820赫茲(-1分貝)，帶4泰國(Thailand)秩序

巴特沃斯型響應

溫度輸出

補償電壓     20℃時為7.5伏直流電80毫伏  20℃時7.5伏直流電60毫伏

溫度信號     30毫伏/攝氏度，精度典型值為5%

(最大10%。)     10毫伏/攝氏度，精度10 %

通常(最大20 %。)   10毫伏/攝氏度，精度10%

通常(最大15%。)

出端電阻     1kω

電氣特性和連接

電源電壓     20至32伏直流電

消費      ≤ 70毫安

電源電壓影響(位移) % 3C±10 ppm的1伏變化(DC至100赫茲)

電源電壓影響(溫度) 在20至32伏直流電范圍內，3C±0.1℃

關系      防水5極卡口連接器；防水配合插頭

(直的或彎曲的)  7根硅線:0.09毫米

長度:0.6米

防止極化反轉    如果連接不正確，不會對傳感器造成危險

環境和機械特性

工作溫度     -40℃至+80℃    -40℃至+125℃ 測量桿:-40℃至+200℃

電子學:-40℃到+125℃

儲存溫度     -45℃至+130℃

溫度影響(零)      %3C百萬分之150/℃d)

溫度影響(靈敏度)     %3C百萬分之150/℃d)

溫度對漂移的影響

(零+靈敏度)       在整個工作溫度范圍內，FSD的1.5%

最大容許壓力    450巴

容許沖擊     半正弦，持續時間3毫秒，徑向100克，軸向300克

保護等級     根據德國工業標準40050，IP 66

電磁兼容性/電磁干擾兼容性       據IEC 61326-1 / IEC 61321-2-3稱

a)參考尺寸部分

b)根據“線性測量范圍”尺寸(見尺寸部分)

c)校準的標準信號。傳感器和測量管在工廠針對本表頂部測量范圍一節中提到的標準測量范圍進行校準

滿量程偏轉

產品型號：

Magtrol-DI 505 / Magtrol-DI 605

Magtrol-DI 510 / Magtrol-DI 610

Magtrol-DI 511 / Magtrol-DI 611

Magtrol-DI 512 / Magtrol-DI 633

Magtrol-DI 513

Magtrol-DI 514

Magtrol-DI 515

Magtrol-DI 516

Magtrol-DI 630

Magtrol-DI 631

Magtrol-DI 632
