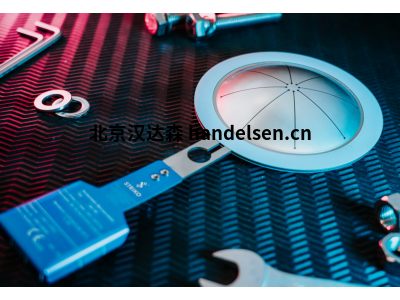

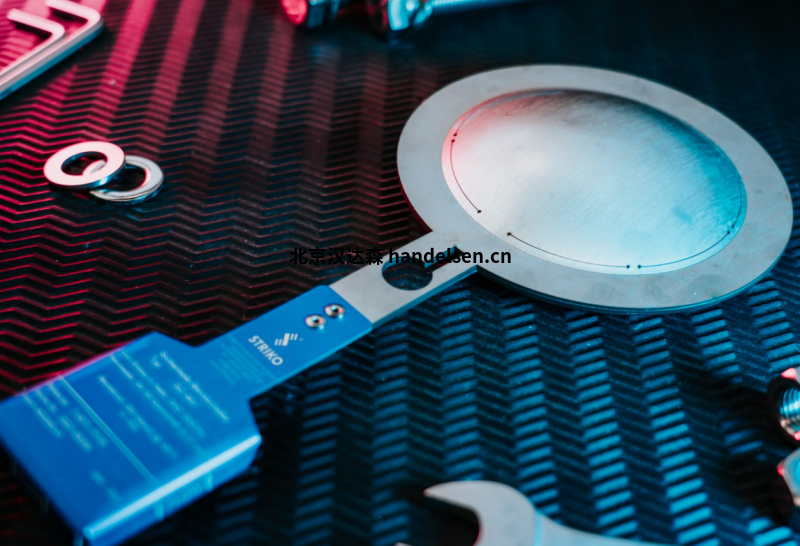

德國STRIKO正向作用金屬爆破片SZ-X型

宋浩鵬 QQ：2287637057   手機：18510339394 電話：010-64714988-177 傳真：010-84786709-667 郵件：sales25@handelsen.cn

一、 概述

STRIKO SZ-X型是一種正拱形（張力型）爆破片，帶有預拱壓痕。它屬于一次性使用的非重閉式過壓保護裝置。當系統壓力超過其預定爆破壓力時，爆破片會沿著預先設定的壓痕線撕裂，從而快速泄放壓力，保護壓力容器、管道或其他設備免受超壓破壞。

二、 工作原理與動作機制

1. 正拱形設計：爆破片的拱形凸起面朝向壓力源（即“正拱”）。在正常工作時，這片拱形金屬膜片承受著系統壓力，并因此產生拉伸應力。

2. 預拱壓痕：這是SZ-X型的核心技術。在制造過程中，爆破片的拱頂區域經過精密加工，形成了一圈十字形或其它形狀的減薄區域（壓痕）。這個區域的機械強度被刻意降低。

3. 爆破過程：

   • 正常工作壓力：系統壓力低于爆破片的設定爆破壓力，爆破片保持完整密封。

   • 超壓發生：當系統壓力達到或超過其標定爆破壓力時，爆破片拱頂?shù)睦鞈?yīng)力達到極限。

   • 沿痕撕裂：爆破片會精確地沿著預制的十字壓痕線瞬間撕裂開，形成一個開放的泄放通道。這種設計確保了爆破動作的準確性和可重復性。

三、 核心特點與優勢

1. 高精度與穩定性：預拱和壓痕技術使得爆破壓力非常精確，公差范圍?。ㄍǔ？蛇_(dá)到±5%或更優）。其抗疲勞性能好，能夠在循環壓力工況下保持穩定的爆破壓力。

2. 無碎片設計：爆破片撕裂后，所有碎片通常會被固定在托架或夾持器上，不會向后端工藝系統噴射，避免對下游設備造成污染或損壞。這對于保護昂貴的閥門、壓縮機或反應器至關重要。

3. 快速泄放：撕裂動作非常迅速，能夠在毫秒級時間內實現全開，泄放面積大，能有效應對快速升壓的工況（如化學爆炸、蒸汽爆炸）。

4. 廣泛的適用性：

   • 氣相與液相介質：可用于氣體、蒸汽和液體環境。

   • 高操作比：“操作比”是指最大允許工作壓力與標定爆破壓力的比值。SZ-X型通常具有較高的操作比（例如90%），這意味著它可以在接近其爆破壓力的工況下長期穩定工作，提高了設備的生產效率。

   • 多種材料可選：爆破片材質可根據介質腐蝕性、溫度等條件選擇，如不銹鋼316L、哈氏合金C276、蒙乃爾合金、鎳、鈦、鉭等。

5. 經濟實用：相對于復雜的泄壓閥，爆破片結構簡單、成本更低，且在超壓后只需更換爆破片即可恢復使用，維護方便。
