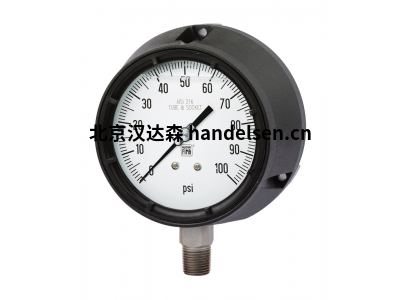

意大利Nuova Fima壓力表MGS30 DN125，彈簧管壓力表轉臺外殼

MGS30 DN125

彈簧管“實心前”壓力表轉臺外殼DS 4.5英寸（DN125）

這些儀器是按照ASME B40.1的結構和安全規范建造的。

如果彈性元件發生泄漏或斷裂，操作員將受到不銹鋼安全單元實心前部和防爆后部的保護。它們通常用于化學、石化工業和傳統發電廠。安全元件和工藝插座之間的TIG焊接加強了儀器，并在有阻尼液的情況下確保了更好的密封性。用阻尼液填充儀器外殼的優點是：減少指針波動，在發生脈動振動和脈動時減少機芯旋轉部件的磨損。此外，冷凝和腐蝕性環境可能會損壞內部零件。



描述

1.30.2-可填充模型-僅適用于下部連接

設計：ASME B40.1

范圍：從0…15到0…30000磅/平方英寸；（從0…0.6到0…1600巴或

其他等效單位）。

精度：根據ASME B40.1為2A級（FSV的±0.5%）。

環境溫度：-22…+149°F（-30…+65°C）。

工藝流體溫度：-22…302°F（最高-30…+150°C）。

工作壓力：

靜壓為100%del FSV；

脈動壓力為90%del FSV。

過壓：FSV的30%（最大12小時）。

防護等級：IP 67，符合IEC 529標準。

插座材料：AISI 316L不銹鋼。

彈簧管：AISI 316L不銹鋼無縫管。

外殼和防爆盤：玻璃纖維增強聚酰胺，紫外線

射線穩定。

環：強化聚丙烯、玻璃纖維。

安全環：不銹鋼。

窗戶：鋼化玻璃。

機芯：不銹鋼，帶內部限位擋塊，用于最小和

最大壓力。

表盤：鋁制，白色，帶黑色標記。

指針：可調，鋁制，黑色



1.30.3-填充模型-僅下部連接

范圍：從0…15到0…30000磅/平方英寸；（從0…1到0…1600巴或其他

等效單位）。

精度：符合ASME B40.1的1A級（FSV的±1.0%）。

填充液：甘油98%，硅油或氟化液

請求。

環境溫度：

+32…+149°F（0…+65°C），甘油填充；

-22…+149°F（-30…+65°C），硅油填充；

-22…+149°F（-30…+65°C），含氟流體填充。

工藝流體溫度：+149°F（+65°C）。

補償裝置：樹脂。

其他功能：作為可填充模型。

1.30.1-標準型號-僅背部連接

防護等級：IP 55，符合IEC 529標準。

外殼：酚醛樹脂。

環和防爆盤：強化聚丙烯、玻璃纖維。

安全單元：不可用。

隔墻：酚醛樹脂。

其他功能：與1.30.2相同
